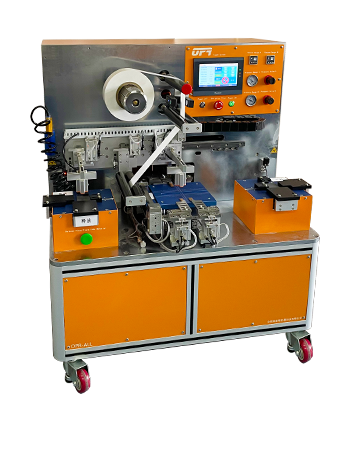

产品说明：本设备应用于锂离子电池极片叠片工艺，采用Z字形叠片。采用手工上料、自动定位堆叠，手工下料方式工作。非常适用于叠片型锂离子电池的研发和样品制作。该设备采用单悬臂结构设计，通过切换定位夹具更改目标电芯尺寸，卷料隔离膜自动恒张力控制，自动纠编控制。
| 产品特点 | 叠片数量可设定进行自动控制 |
| 可更换/定制夹具，兼容多种电芯尺寸 | |
| PLC控制，触摸屏操作，使用维护方便 | |
| 极片人工装片，自动定位，机械手自动吸片，自动层叠 | |
| 卷料隔膜自动伺服恒张力控制 | |
| 隔膜自动光电纠编控制 | |
| 产品参数 | 叠片方式：Z字形叠片 |
| 操作方式：人工上料，机械手取料叠片，自动拉隔膜. | |
| 叠片精度：整齐度≤±0.3mm | |
| 叠片范围：电池Min.L62mm *W46mm，Max. L200mm*W200mm，不含极耳 | |
| 叠片厚度：Max.30mm | |
| 叠片层数：Max.500可设定 | |
| 隔膜卷径：Max.250mm | |
| 隔膜卷芯：3寸卷芯，气涨轴夹紧 | |
| 卷料隔膜自动伺服恒张力控制 | |
| 隔膜自动光电纠编控制 | |
| 电源：电压单相AC220V±10%(可定制110VAC)，频率50Hz/60Hz，功率0.6KW | |
| 气源：0.5~0.8MPa压缩空气 | |
| 使用环境：建议环境温度25±3℃，湿度30~90RH，无振动和电磁干扰 | |
| 外形尺寸：L1100mm X W800mm X H765mm | |
| 重量：300kg |
